Schutzgehäuse

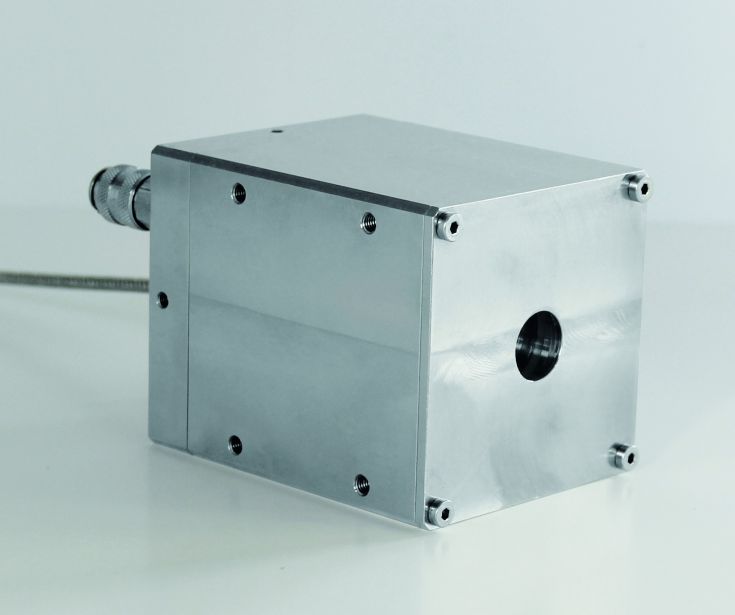

Die Schutzgehäuse wurden für maximalen Schutz der Messkopf-Frontlinse und des Faseranschlusses konstruiert.

Jeder Schutzgehäuse-Bausatz enthält Adapter unterschiedlicher Länge für die Schutzfenster: je weiter das Schutzfenster von der Frontlinse des Messkopfs entfernt ist, desto besser ist der Schutz, auch wenn das Schutzfenster zerstört werden sollte. Erkauft wird diese zusätzliche Sicherheit mit einer Verkürzung des Arbeitsabstands, so dass die optimale Konfiguration abhängig ist von den jeweiligen Einsatzbedingungen.

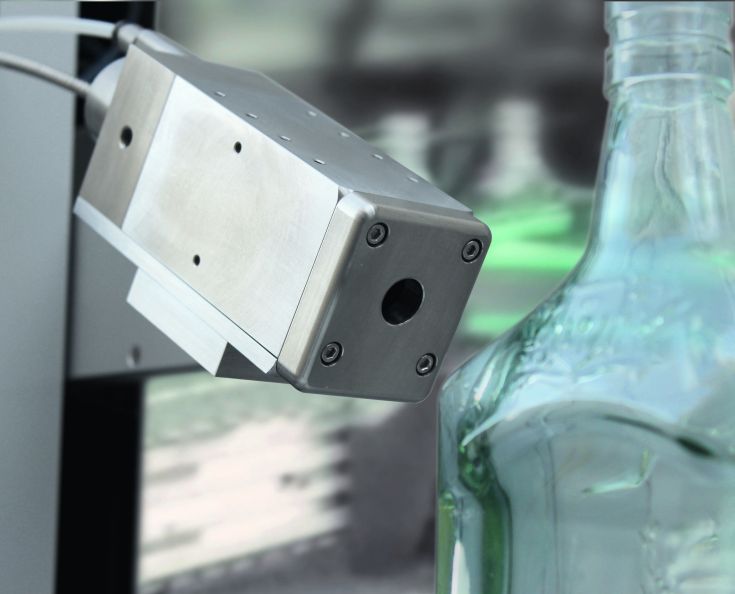

Insbesondere in Inspektionsmaschinen für Behälterglas kommt es häufig zu Kollisionen zwischen Behälter(bruchstücken) und den Messköpfen. Den überwiegenden Teil dieser Karambolagen überstehen die Schutzgehäuse unbeschadet. Und sollte ein Schutzfenster zerstört werden, so kostet der Ersatz nur den Bruchteil einer Messkopf-Linse oder gar des kompletten Messkopfs.

Die Standard-Messgehäuse schützen die Messköpfe allerdings nicht vor einem Fall aus großer Höhe, da dies eine zusätzliche Pufferzone und somit zusätzlichen Bauraum erfordert. Sprechen Sie uns an wenn Sie Schutzgehäuse auch für diesen Einsatzfall benötigen.

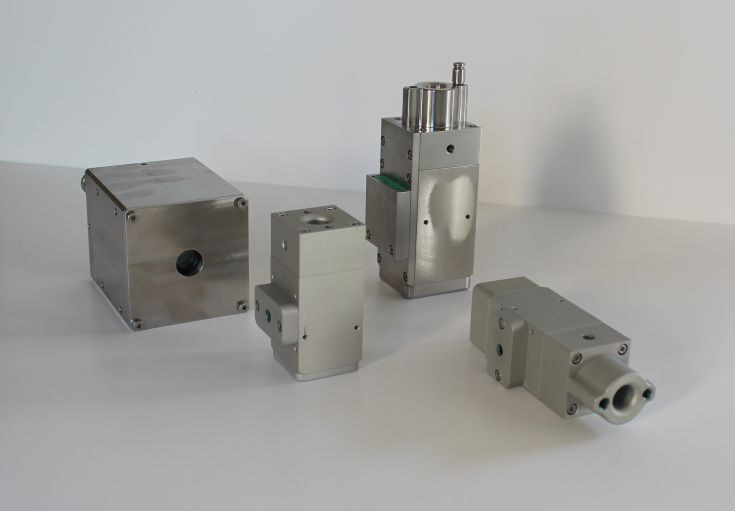

Wegen der unterschiedlichen Maße der Messkopftypen werden die Schutzgehäuse spezifisch für jeden Messkopftyp angefertigt, um den zusätzlich erforderlichen Bauraum so klein wie möglich zu halten. Zusätzliche Gewindebohrungen erlauben ein direktes Anschrauben von Justagehalterungen.

Luftgekühlte Schutzgehäuse

Die Temperatur eines Messkopfs sollte 50-60°C nicht überschreiten, daher wurden zum Vermessen von heißem Glas gekühlte Schutzgehäuse entwickelt. Ist die Umgebungstemperatur geringer und sollen nur kleinvolumige Gläser gemessen werden, ist ein luftgekühltes Gehäuse ausreichend.

Hinter dem Gehäuse-Schutzglas ist ein Kaltglas integriert, das den Messkopf vor einem Großteil der direkten Wärmestrahlung des Prüflings schützt. Die angeschlossene Druckluft kühlt Messkopf und Schutzglas. Der Luftaustritt ist am hinteren Ende des Gehäuses damit die kalte Luft den Prüfling nicht abkühlt und evtl. Spannungen im Glas erzeugt.

Wassergekühlte Schutzgehäuse

Bei höheren Umgebungs- und Glastemperaturen werden unsere Schutzgehäuse mit einer kombinierten Wasser- und Luftkühlung eingesetzt. Die Schutzfenster werden bei Bedarf durch Sperrluft vor Verschmutzung geschützt.
