Wiper Zubehör
Zum Zubehör gehören Anschlussplatten und Greifbacken (Wiper II).
Anschlussplatten sind auch in Sonderausführungen mit z. B. anderen Dicken, oder als Multiplatten mit kundenspezifischen Abständen, erhältlich.
Zum Zubehör gehören Anschlussplatten und Greifbacken (Wiper II).
Anschlussplatten sind auch in Sonderausführungen mit z. B. anderen Dicken, oder als Multiplatten mit kundenspezifischen Abständen, erhältlich.

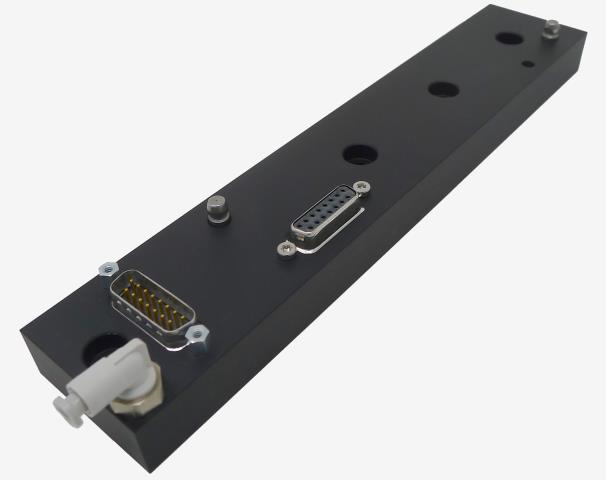

Die Versorgungsleitungen des Wiper werden an der Schnellwechselplatte angeschlossen. So kann der Wiper komfortabel von der Platte und aus der Maschine genommen werden. Der Bandwechsel kann also auch an entfernten Montageplätzen stattfinden, ohne dass Verbindungen gelöst werden müssen. Darüberhinaus kann durch den sekundenschnellen Austausch gegen ein Zweitgerät die Stillstandzeit der Maschine minimiert werden.
Die I/Os werden über eine 15-polige D-Sub-Steckverbindung angeschlossen. Aus Kompatibilität (wenn ein Wiper Direct gegen einen Wiper mit Schnellwechselplatte ausgetauscht wird) ist auch eine Version mit 9-poliger D-Sub-Verbindung verfügbar.
Die Schnellwechselplatte des Wiper II enthält ein Druckluft-Ventil, das die Druckluft bei Entnahme des Wiper ab-, und nach dem Wiederaufstecken einschaltet. Für Freunde der manuellen Bedienung ist die ältere Version mit Kippschalter weiterhin erhältlich.
Downloads
Datenblatt

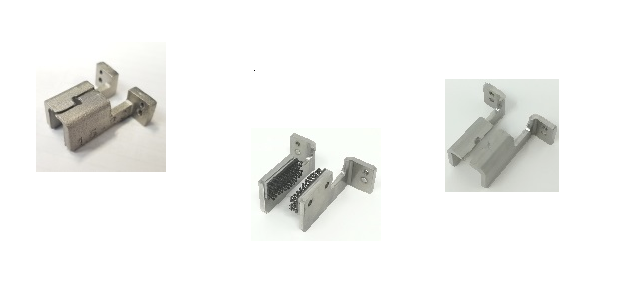

Die Greifbacken sorgen für eine Umschließung der Dispensnadel mit dem Band.
Ausgeliefert wird Wiper II mit dem Pilznoppen-Greifer, der für alle Nadeldurchmesser geeignet ist. Die Noppen sind aus Kunststoff und sollten nach einiger Zeit ausgetauscht werden, weshalb in jeder VPE Reinigungsbänder ein Set Noppen beiliegt.
Eine noch bessere Reinigung wird durch die Greifer Typ X erreicht (eine Weiterentwicklung des Typ O). Allerdings sind diese Greifer nur für jeweils einen definierten Nadel-Außendurchmesser geeignet. Bei Wechsel des Nadeldurchmessers muss also ggf. der Greifer umgerüstet werden.

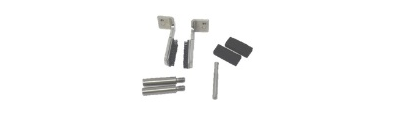

Zu Beginn des Reinigungsablaufs drückt die Nadel das Band zwischen die geöffneten Greiferbacken, wodurch dünne Nadeln verbogen werden könnten. Mit dem Rüstsatz für empfindliche Nadeln wird das Band permanent umgelenkt, so dass die Nadel erst beim Schließen der Greifbacken mit dem Band in Berührung kommt.
Der Rüstsatz ist Teil des Wiper II Lieferumfangs und wird auf Wunsch vormontiert.
