​Zuverlässig sauber

Durch Integration eines Wiper I oder Wiper II in den automatisierten Dispensablauf werden Dosiernadeln, sowie Jet- und Sprühventile, gereinigt und ermöglichen so zuverlässige und reproduzierbare Dispensergebnisse.

Die Wiper werden auf einer Schnellwechselplatte aufgesetzt. So bleiben bei einem notwendigen Bandwechsel die Anschlussleitungen in der Maschine, und bei zeitkritischen Prozessen kann ein Ersatzgerät eingesetzt werden wenn das Band gewechselt werden muss.
Wenn der Wiper zum Bandwechsel in der Maschine verbleiben kann, können auch Geräte vom Typ Direkt verwendet werden, bei denen die Anschlussleitungen direkt am Gerät angeschlossen werden. Die Bauhöhe ist dann etwas (12 mm) geringer.

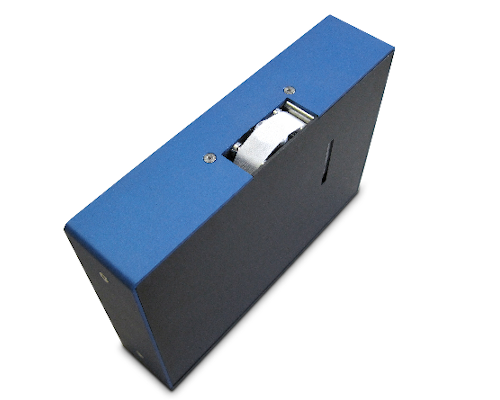

Wiper I

Einsatzbereich
Wiper I säubert verschmutzte Düsen von Jet- und Sprühventilen.

Funktionsweise
Auf der Oberseite des Wiper ist das Band federnd auf einem Stößel gelagert. Nach Aufsetzen des Ventils wird das Band unter der Düse hindurchgezogen und daran anhaftende Rückstände werden abgestreift.

Downloads
Video
Datenblatt

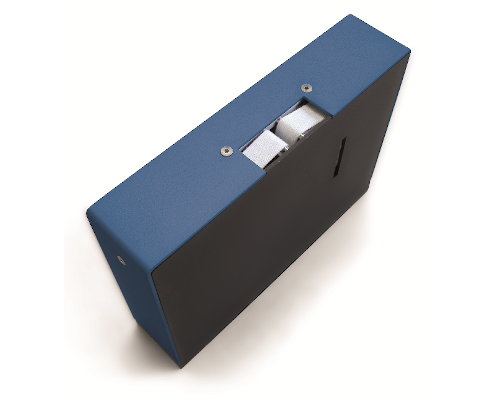

Wiper II

Einsatzbereich
Wiper II reinigt verschmutzte Dispensnadeln.

Funktionsweise
Auf der Oberseite befindet sich ein Greifmechanismus mit Greifbacken welche das Reinigungsband umfassen. Die verschmutzte Nadel wird in den Zwischenraum eingefahren, der Greifer schließt und presst so das Band um die Nadel. Fährt diese nun nach oben heraus, werden daran anhaftende Rückstände abgestreift.

Die Greifbacken sind wahlweise flexibel und dann für alle Nadeldurchmesser geeignet, oder für einen bestimmten Nadeldurchmesser ausgelegt was eine bessere Umschließunug der Nadel ermöglicht.

Downloads
Video
Datenblatt

Wiper II-H

Einsatzbereich
Wiper II-H wurde zum Reinigen verschmutzter Dispensnadeln in Anlagen mit begrenzter Bauhöhe konzipiert.

Funktionsweise
Die Funktionweise des Wiper II-H ist identisch mit der des Wiper II.
Die Bauhöhe beträgt standardmäßig 75 mm, kann bei Bedarf aber auch noch verringert werden.

Downloads
Video
Datenblatt

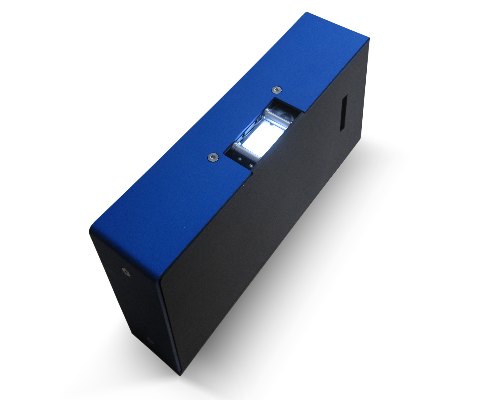

Wiper V(ision)

Einsatzbereich

Wiper V unterstützt bei der Erfassung der genauen Dosierposition

Funktionsweise

Der Wiper V wird je nach Viskosität und Farbe des Dispensmediums mit einem Textil-, Papier- oder transparenten PE-Band bestückt.
Auf das Band aufgetragene Dosierpunkte können in einer übergeordneten Maschinensteuerung vermessen und z.B. zur Korrekturberechnung der Position verwendet werden. Um die Genauigkeit zu erhöhen kann das Band mittels Vakuum fixiert werden - dazu muss der WiperV mit Druckluft versorgt werden.

Das Band kann von der Unterseite beleuchtet werden um bei Bedarf einen besseren Kontrast zu erzielen.

Downloads

Video

Datenblatt
